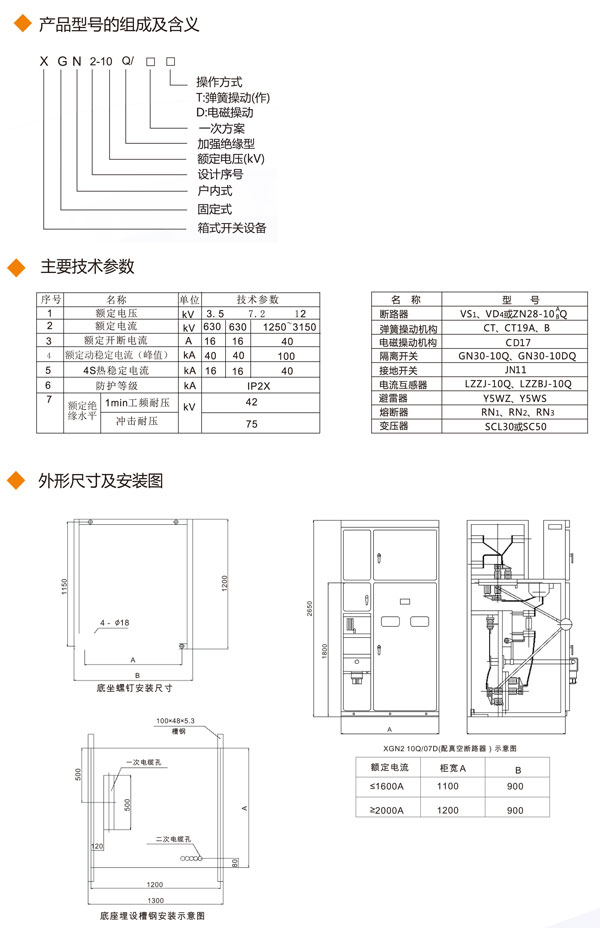

XGN2-10Q型箱型固定式金属封闭开关设备
  XGN2-10Q型箱型固定式金属封闭开关设备,适用于35~12kV三相交流50tHz电力系统,作为发电厂、变电所及工矿配电等接受和分配电能之用。
  产品设计合理,结构紧凑,操作简单,检修方便,安全可靠,系加强绝缘型的10kV级固定式开关设备之新型替代产品。技术性能符合国家标准GB3906-91、DL404-91和国际标准IEC298的要求。
  使用条件
1、环境温度:上限+40℃、下限-10℃;
2、拔海高度不超过1000m;
3、相对湿度不大于90%(+25℃时;
4、地震烈度不超过8度;
5、凝露及污秽等级为II级;
6、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所;
7、当产品使用在特殊环境条件的场所时,由用户与本公司协商。
  产品特点
●产品为金属封闭式箱型结构,柜体骨架采用C型槽钢组装而成。柜内用钢板分隔成断路器室、母线室、电缆室、继电器室、整个柜体外面全部用钢板覆盖,形成一个封闭式结构。断路器室设有压力通道,当发生内部电弧故障时,气体压力可通过排气通道释发生内部电弧故障时,气体压力可通过排气通道释放。
●产品属于固定式全空气绝缘的金属封闭开关设备,相间、相对地空气绝缘距离不小于125mm,柜内采用大爬距的支持绝缘子(或套管),属加强绝缘型产品。
●柜体达到IP2X防护等级要求,可防止小动物等异物侵入而造成短路故障。开关柜选择新型旋转式隔离开关,在分断位置时,旋转刀接地,有明显可见双断口,使带电体(主母线)和被隔离导体(断路器)之间形成“金属隔离”,保证检修人员工作安全。
●电缆接线l距地面600m,电缆室留有较大的空间,便于电缆头的制作安装和维护。电缆室与电缆沟之间采用金属封板,可以防止潮气及小动物通过电缆沟进入柜内。安全可靠。来实现“五防功能”。



◆订货须知
订货时用户须提供下列资料
1、产品的全型号(包括主电路方案号);
2、主电路系统组合顺序图、平面布置图;
3、辅助电路电气原理图;
4、柜内元器件清单;
5、主母线材质、规格、或注明按制造厂标准供给;
6、开关柜表面颜色。
