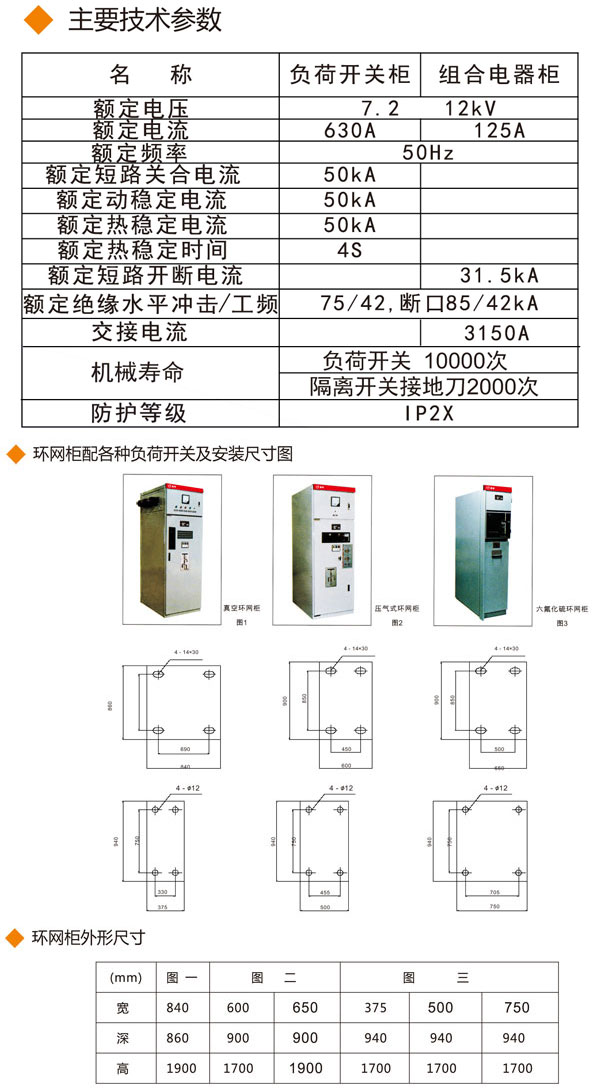

HXGNl5A-12型箱型固定式金属封  箱型固定式闭开关设备(环网柜)适用于三相交流3.5~12kV、50Hz的配电系统中，作为环网供电单元和终端设备，起着接受和分配电能之用。环网柜能开断负荷电流和短路电流、关合短路电流，具有对电路控制、保护、计量等功能，具有安全可靠的防误操作联锁功能，并适用于Ⅱ级凝露及污秽地区使用。

◆使用条件
1、环境温度：上限+40℃、下限-10℃；
2、拔海高度不超过1000m；
3、相对湿度不大于90%(+25℃时)；
4、地震烈度不超过8度；
5、凝露及污秽等级为II级：
6、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；
7、当产品使用在特殊环境条件的场所时，由用户与本公司协商。

◆结构简介
　　环网柜柜体结构为组装式结构。柜体由骨架、底板、顶盖板、后封板和门装配成金属封闭结构、其防护等级达IP2X至IP3X。
　　柜内主要元件负荷开关(真空负荷开关、压气式负荷开关、六氟化硫负荷开关)，可以与熔断器、接地开关、电压互感器、电流互感器配套使用或单独使用，以满足运行的不同要求。可配置手动弹簧机构或电动操作机构联动操作，并保证其正确操作程序性：即分闸时先分负荷开关、后断开隔离开关，合闸时
先合隔离开关，后合负荷开关，其分、合操作各由一次动作完成，操作安全简便。
　　真空环网柜柜内还设有限流熔断器断相自动分断负荷开关联动装置、接地开关与检修绝缘隔板也有联锁装置，当接地开关合闸后，才能插入检修绝缘隔板，此时隔板位于开关断口之间，确保维护人员打开柜门后不会触及带电体，防误联锁安全可靠。



◆订货须知
订货时用户须提供下列资料
1、产品的全型号(包括主电路方案号)；
2、主电路系统组合顺序图、平面布置图；
3、辅助电路电气原理图；
4、柜内元器件清单；
5、主母线材质、规格、或注明按制造厂标准供给；
6、开关柜表面颜色。
